Технологии - Жесткие бороскопы

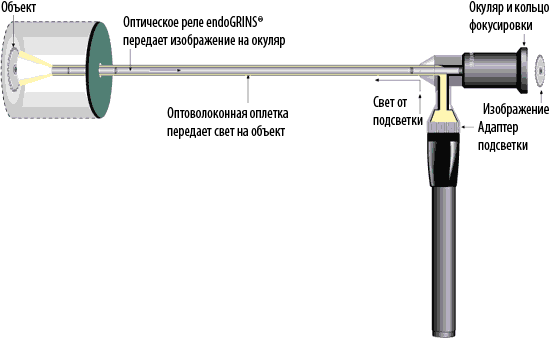

Основа строения бороскопа - это система оптических реле. Новые endoGRINS^® от Gradient Lens позволили упростить и удешивить строение бороскопа.

Изначально для оптических реле использовались двухэлементные линзы. Несколько парных линз, которые формируют и преобразовывают изображения, каждое изображение передаются на следующую пару линз. Расстояние межу линзами пропорционально диаметру линз, поэтому такое строение с корректировкой цвета отлично работает в бороскопах с крупным диаметром. Данная конструкция используется в жестких бороскопах Hawkeye Blueс диаметром 5,8мм и выше.

При использовании данной конструкции в бороскопах меньшего диаметра качество изображения сильно падает, т.к. линзы располагаются слишком близко друг к другу.

Бесцветные конструкции были доработаны и запатентованы Х.Х. Хопкинсом в 1966 году. Конструкция Хопкинса сочетает в себе обычные линзы с короткими стекловолокнами, что позволяет повысить яркость и детализированность, улучшить цветопередачу и контраст в сравнении с реле из двухэлементных линз такого же диаметра. Данная конструкция используется в лучших бороскопах малого диаметра, а мы используем ее в жестких бороскопах Hawkeye Blue с диаметром менее 5.8мм, что позволяет передавать изображение превосходного качества.

Инновационное оптическое реле endoGRINS^® с градиентными линзами

Gradient Lens создала прецизионный бороскоп Hawkeye^® с использованием линз с градиентным преломлением endoGRINS^®, наша запатентованная конструкция сочетает в себе элегантную простоту и превосходное оптическое качество.

Удлиненная стеклянная стержневая линза в endoGRINS^® подвергается ионной обработке. Данная технология позволяет уменьшить стоимость конструкции. Дорогие микро-линзы, которые подвергаются грунтовке, шлифовке, покрытию, выравниванию по центру, теперь могут быть просто заменены несколькими стержневыми линзами. бороскопы Hawkeye создаются с качеством и ценами, которые гарантируют успех.

Гибкие бороскопы

Гибкие и жесткие бороскопы во многом похожи. В каждом есть линзы, которые формируют изображение объекта на оптическом реле. В каждом есть линзы окуляра, которые увеличивают изображение получаемое с реле.

Различая заключаются в самом реле.

Для гибкости в гибких бороскопах используются оптические волокна и трубки вместо системы оптических линз. Свет не может просочиться наружу, если он уже попал в волокна, поэтому он проходит по всем изгибам и переплетениям волокон.

Концы волокон размещаются на соответствующих пропорционально расположенных позициях линз и окуляра, так чтобы изображение могло быть передано на окуляр.

Разрешение гибкого бороскопа зависит от количества волокон и их диаметра. Большее количество волокон меньшего диаметра дает более высокое разрешение. Однако они так же повышают стоимость бороскопа.
